内   存

  板载16GB双通道DDR4内存，频率2400 MHz；

显   示

  集成2D图形处理控制器，支持丰富的显示接口；

存   储

  支持1个板miniSATA接口，支持SATA3.0；

前出接口
（风冷模块）

 2×10/100/1000Base-T网络（其中LAN2 RJ45作为前后切换网口，与P6中LAN3网络二选一）、3×USB3.0、

 1×DVI-I（支持DVI+VGA显示）、其中DVI信号与P5 DVI信号二选一切换、

1×RJ45形式RS232接口、默认作为系统调试串口（默认波特率为115200bps）、可选配置成CPU 通信串口；

2×10G SFP接口（与P5 两路SFI信号二选一切换）、复位按键和LED指示灯；

P1 扩展

  P1支持4个PCIe x 4（可配2个x8,1个x16）GEN3总线接口；

P2 扩展

  P2支持4个PCIe x 4（可配2个x8,1个x16）GEN3总线接口；

P3 扩展

  P3支持2路1000 BASE-X(Serdes)接口（可选配置，与P4中2路BASE-T接口二选一）；

P4 扩展

  2路10/100/1000 BASE-T 接口（与P3 BASE-X网络接口二选一）；

  2路1000 BASE-X(Serdes)接口（可选配置，与P6 BASE-T网络接口二选一）；

  1路RS232串口信号（与前面板RJ45通信串口二选一）；

  2路USB3.0信号；

  5组100MHz HCSL PCIE差分时钟信号；

  2个GPIO信号；

P5 扩展

  2路串口信号，支持RS232/RS422/RS485模式；

  1路VGA信号；

  1路DVI信号(与前面板DVI信号二选一切换)；

  1路USB3.0信号，3路USB2.0信号；

P6 扩展

  3路SATA3.0接口信号；

  1路USB3.0信号(含USB2.0信号)；

  2路10/100/1000   BASE-T 接口（与P4 BASE-X接口二选一）；

  1路AUDIO信号（可选）；

  机架ID信号，风扇控制信号；

其他功能

  支持IPMI接口（可选），支持SATA读写指示灯；

操作系统

  支持银河麒麟操作系统；

电源要求

  12V±5%,最大电流:4A ；

  3.3V_AUX   ±5%（可选），最大电流:2A ；

兼容标准

  兼容VITA 46.0和OpenVPX   (VITA 65)标准；

板卡尺寸

  标准6U VPX；233mm×160mm ×1.8mm；

环境适应性

  工作温度：-20～+60℃（工业级)，-40～+70℃(军工级) ；

  存储温度：-55～+85℃；

  备注：产品在该温度范围内贮存后不会造成功能及外形损坏，如果用户需要的储存温度高于该指     标，采取整板试验的办法进行筛选。

可靠性

  MTBF≥30000h；

可维修性

  MTTR≤30min；

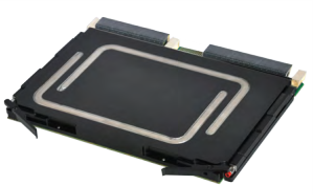

飞腾 6U VPX计算模块

VPX-6F2-2016-DN

FT2000/4核 ，内存16G，风冷模块

VPX-6F2-2016-EM

FT2000/4核 ，内存16G，导冷模块
