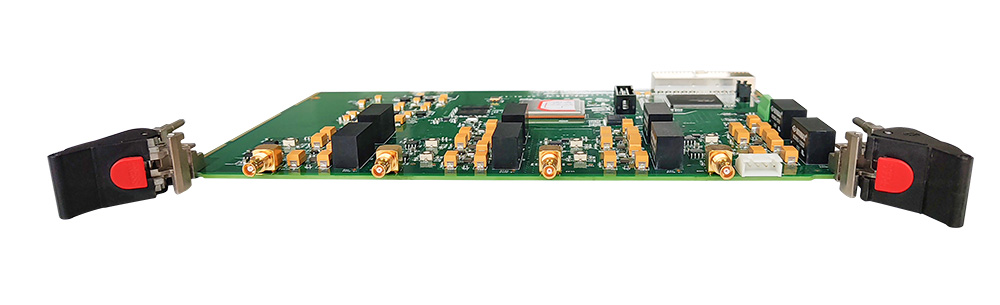

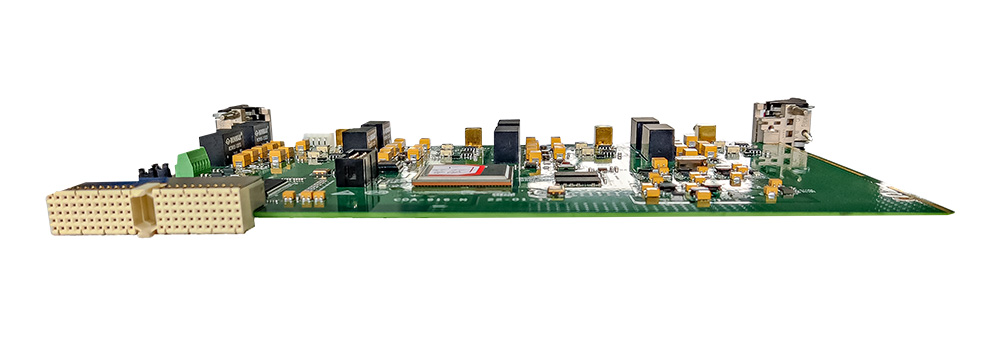

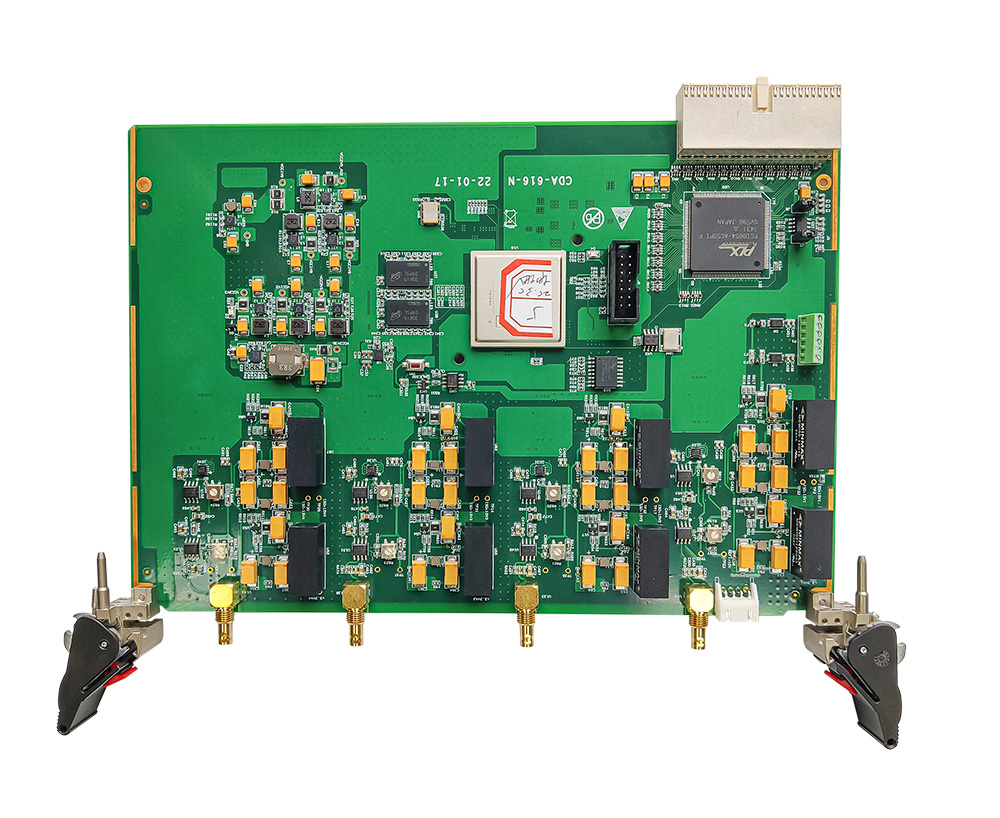

高精度模拟量输出卡(CDA-316)

高精度模拟量输出卡(CDA-316)

CDA-316是一款基于FPGA的高精度模拟量输出卡系列产品。

获取报价

产品详情

型号:CDA-316

性      能:

 4路独立的模拟量输出通道,分辨率16位,最高输出信号带宽2MHz,精度可达80dB以上,,板载Xilinx公司的K7系列FPGA,支持逻辑二次开发;

电      源:

 输入电压-10V~10V,采用隔离电源供电;

通道输出阻抗:

 ≤100Ω;

总      线 :

 提供6U CPCI总线接口,可以快速搭建CPCI测试系统;

采样模式:

 提供正弦波、三角波、方波、随机噪声、信号触发、软件触发等采样模式;

存    储:

 板载512BDDR存储空间;

系统支持:

 驱动支持WIN7 64/32、Vxworks6.6/6.8、Linux等操作系统;

电源输出:

 对外提供4路+5V(6W)隔离电源输出;

环境适应性:

 工作温度:0℃~+50℃;

 存储温度:-40℃~+70℃;

 相对湿度:30℃,95%RH,无凝结;满足GJB3947A中3级设备相关要求;

 随机振动:关机状态;在经过随机振动使用后,设备可正常工作;满足GJB3947A中3级设备相关要求;

 功能冲击:关机状态;在经过196m/s²(20g),11ms半正弦冲击试验后,设备可正常工作;满足GJB3947A中3级设备相关要求。

应用范围:

 波形发生器、信号模拟设备等;
