3U VPX交换模块(VSW-32404)

3U VPX交换模块(VSW-32404)

VSW-32404是我司自研的高性能3U VPX交换模块,作为VPX通讯系统的交换中心,为通讯系统提供中央管理和数据交换功能,该产品基于VITA46等规范构建架构,支持IPMI管理及非管理交换模式,提供可靠的2层、2/3+网络交换。
VSW-32404采用标准3U VPX架构,有风冷、导冷两个结构版本,并与军用计算机的抗冲击、抗振动、宽温等恶劣特性进行完美匹配,满足设备在车载、舰载、机载等恶劣环境下的可靠运行要求。

获取报价

产品详情

型号:VSW-32404

技术特性

硬件支持2/3层线速交换;

支持4路10/100/1000Base-T 后出端口;

支持24路 1000Base-X (Serdes) 后出端口;

10/100/1000Base-T 端口自协商和半/ 全双工操作, MDI-X;

8K ARL 表;

提供流量控制,支持IEEE802.3X 线端阻塞(HOL) 和背压(Backpressure);

提供4 个优先级队列,为多媒体和其它数据流提供灵活的优先级机制;

网络适配器可以和端口绑定,实现安全访问;

基于端口的VLAN 和基于802.1Q tagged VLAN, 支持4K 个VLAN;

支持XModem 软件升级;

支持802.1X 认证协议;

支持MAC 地址过滤;

支持IEEE802.1w、IEEE802.1s和IEEE802.1d生成树协议;

支持IGMP V1/V2/V3组管理协议,支持IGMP Snooping机制;

支持多层流分类,可基于MAC、IP及应用类型来标识设定数据报文的优先级,并支持IEEE802.1P/DSCP规范;支持输入/输出端口队列调度机制;

支持拥塞避免机制;

支持RIP,OSPF,VRRP,DHCP RELAY,静态路由等三层协议;

支持全端口镜像功能;

具备广播风暴抑制功能;

业务特性

千兆聚合技术

支持千兆以太网的链路聚合技术,允许网络管理员将多达8 个10/100/1000 端口组合到一个通道中,多达3个Trunk group。

安全特性

交换机支持ARL 表的静态设置以及MAC 地址与端口的绑定,实现对MAC 的控制过滤,独有的Hyper-Safety 技术, 使得非法主机无法接入网络获取网络资源。

强大的网络管理

可以利用Console 和Telnet 进行CLI 方式的网络管理配置;

通过基于SNMP 的网管软件可以进行网络管理;

可以基于web 的页面管理图形用户接口,操作简单,功能强大,界面直观;

易于软件升级设计,可以通过TFTP 的带内(in-band) 升级方法实现, 也可以通过WEB操作方式升级软件。

标准协议

桥(生成树)

以太网

快速以太网

全双工流控

千兆以太网

Link   Aggregation

VLAN

UDP

TCP

TFTP

IP

ICMP

ARP

Telnet

SMI

SNMP

MIBII

Ether-like   MIB

Bridge MIB

Ether-like MIB

RMON

IEEE802.1d

IEEE802.3

IEEE802.3u

IEEE802.3x

IEEE802.3z

IEEE802.3ad

IEEE802.1Q

RFC 768,RFC 950,RFC 1071

RFC 793

RFC 783

RFC 791

RFC 792

RFC 826

RFC 854~RFC   859

RFC 1155

RFC 1157

RFC   1213&RFC 1573

RFC 1398

RFC 1493

RFC 1643

RFC 1757

供电

+12V,功耗小于60W;

结构尺寸

标准3U VPX板卡(160x100x1.6mm);

支持导冷加固,导冷版本厚度5HP;

工作温度

-20℃~ 60℃(工业级), -40℃~ 70℃(军工级)。


订购信息

产品

型号

规格/描述

3U VPX交换模块

VSW-32404-QQ3DN

-20℃工作,风冷模块

VSW-32404-QQ3EN

-40℃工作,风冷模块

VSW-32404-QQ3DM

-20℃工作,导冷模块

VSW-32404-QQ3EM

-40℃工作,导冷模块

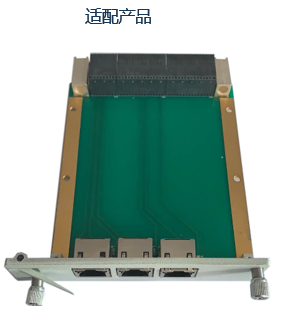

适配产品

产品

型号

规格/描述

3U VPX后IO板

VRO-301-S1

a)标准3U VPX后插板,5HP

b)最多可引出4个千兆网口

c)挡板可替换为标准商用挡板
